Подвес ВИБРОФЛЕКС тип 4
Мы готовы ответить на Ваши вопросы:
- Телефон: 8 (800) 201-03-21
- Электронная почта: info@akystik-service.ru
440.00 рублей/шт.
- Производитель: Acoustic Group (Акустик групп)
- Модель: Подвес ВИБРОФЛЕКС тип 4
- Доступность: В наличии
- ID: 878
Виброизолирующие подвесы ВИБРОФЛЕКС тип 4 применяются при монтаже силовых агрегатов и коммуникаций различного инженерного оборудования для снижения передачи вибраций на ограждающие конструкции здания.
Обзор
Узнайте больше:
Технический лист подвесов ВИБРОФЛЕКС (.pdf, 9.30 Мб)
Каталог материалов по звуко-виброизоляции (.pdf, 9.30 Мб)
Обзор
Область применения
Подвесы ВИБРОФЛЕКС тип 4 применяются для виброизоляции трубопроводов и силовых агрегатов различного инженерного оборудования (системы вентиляции, водоснабжения, отопления и кондиционирования, канализации).
В качестве упругого элемента подвеса применяется специальный виброизолирующий материал Sylodyn. Каждый вид подвеса рассчитан на определенную нагрузку. Для подвеса оборудования используются шпильки с резьбой М8.

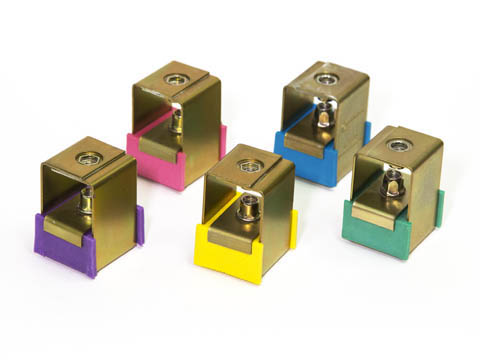

В зависимости от величины нагрузки выпускаются 5 типов подвесов:
Название | Цвет упругого элемента | Максимальная нагрузка на подвес, кг | Минимальная резонансная частота, Гц |
---|---|---|---|
Виброфлекс 4/7 М8 | розовый | 7 | 11.4 |
Виброфлекс 4/15 М8 | желтый | 15 | 10.6 |
Виброфлекс 4/30 М8 | зеленый | 30 | 10.7 |
Виброфлекс 4/55 М8 | синий | 55 | 11.1 |
Виброфлекс 4/70 М8 | фиолетовый | 70 | 11.6 |
Отличительные особенности
- Подвесы ВИБРОФЛЕКС эффективны как в области низких, так и в области средних и высоких частот;
- Анодированные силовые металлические элементы подвеса;
- Стабильность виброакустических свойств в течение длительного времени (не менее 50 лет).
Узнайте больше:
Технический лист подвесов ВИБРОФЛЕКС (.pdf, 9.30 Мб)
Каталог материалов по звуко-виброизоляции (.pdf, 9.30 Мб)
Испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва | |||||||||||||
Частота, Гц | 2 | 4 | 8 | 16 | 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Нагрузка на подвес | |||||||||||||
7,5 кг | 1 | 0 | 14 | 7 | -2 | 3 | 11 | 10 | 11 | 4 | 12 | 2 | 3 |
15 кг | -1 | 0 | -3 | -2 | 3 | 3 | 15 | 12 | 12 | 8 | 19 | 15 | 5 |
20 кг | 5 | 5 | 6 | 6 | 20 | 8 | 14 | 9 | 13 | 10 | 18 | 18 | 6 |
30 кг | -8 | 0 | 12 | 4 | 16 | 6 | 6 | 11 | 4 | 10 | 18 | 17 | 6 |
Подвесы ВИБРОФЛЕКС тип 4 могут быть "врезаны" в разрыв шпильки-подвеса с резьбой М8. Также данный подвес может быть смонтирован к перекрытию на металлической анкер-шпильке с резьбой М8
