ЗИПС-Модуль, сэндвич-панель
Звукоизолирующая панельная система базового уровня. Индекс доп. изоляции воздушного шума ΔRw = 16–18 дБ
Мы готовы ответить на Ваши вопросы:
- Телефон: 8 (800) 201-03-21
- Электронная почта: info@akystik-service.ru
- Производитель: Acoustic Group (Акустик групп)
- Модель: ЗИПС-Модуль, сэндвич-панель
- Доступность: В наличии
- ID: 1689
ЗИПС-Модуль – система для дополнительной звукоизоляции базового уровня, обладает индексом дополнительной изоляции воздушного шума, поступающего извне, 16- 18 дБ, рабочий диапазон частот от 100 Гц до 3,15 кГц. Максимальное снижение шумов (до 21 дБ) достигается в частотном диапазоне, соответствующем человеческому голосу (1,6 – 2,5 кГц).
Область применения
Сэндвич-панель ЗИПС-Модуль может использоваться для дополнительной звукоизоляции стен в помещениях с шумами средней интенсивности и даёт оптимальный результат в комплексе с решениями по звукоизоляции потолка. Может использоваться в помещениях многоквартирных и частных жилых домов, а также в офисах и торговых залах.
Состав
Для производства панелей используются листы ГВЛ в комбинации с базальтовым волокном. Толщина панелей 70 мм. Виброузлы, встроенные в панель, служат для ее крепления к несущей конструкции без использования дополнительного каркаса.
Отличительные особенности
- Разработка защищена патентом РФ № 2140498;
- Не требует установки каркаса;
- Монтаж через интегрированные виброузлы;
- Пазогребневое соединение панелей;
- Подходит для жилых и производственных помещений.
Хранение
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без профисания.
Чтобы купить ЗИПС-Модуль, можно позвонить по телефонам ближайшего к вам офиса или склада.
В комплект крепежа для ЗИПС-МОДУЛЬ входят:
Название | Фото | Количество |
---|---|---|
Саморез универсальный 5х120 мм | 6 шт. | |
Дюбель универсальный Фишер 8х50 мм | 6 шт. | |
Анкер металлический ∅8х92 мм | 2 шт. | |
Анкер металлический ∅8х112 мм | 2 шт. | |
Саморез MN по ГВЛ ∅3,9х30 мм | 10 шт. | |
Саморез TN оксид ∅3.5х41 мм | 25 шт. | |
Шайба увеличенная M5 | 6 шт. | |
Шайба M8 | 2 шт. |
Размеры:
Рабочий размер (без площади гребней) панелей: 1200 х 600 мм.
Толщина сэндвич-панели: 70 мм.
Толщина системы с финишным листом ГКЛ: 83 мм.
Физические характеристики:
Вес панели: 19,5 кг.
Поверхностная плотность системы: 39 кг/м2.
Изоляция воздушного шума
Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:
Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
---|---|---|---|---|---|---|---|---|
стена из силикатного кирпича 120 мм (Rw = 50 дБ) | 41 | 42 | 39 | 39 | 44 | 41 | 42 | 42 |
стена из силикатного кирпича 120 мм + ЗИПС-Модуль 70 мм + AKU-line 12,5 мм (Rw = 68 дБ) | 43 | 46 | 47 | 55 | 63 | 62 | 64 | 70 |
Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
стена из силикатного кирпича 120 мм (Rw = 50 дБ) | 45 | 49 | 51 | 55 | 57 | 60 | 64 | 66 |
стена из силикатного кирпича 120 мм + ЗИПС-Модуль 70 мм + AKU-line 12,5 мм (Rw = 68 дБ) | 74 | 79 | 82 | 88 | 91 | 92 | 93 | 94 |
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Модуль: ΔRw = 16 – 18 дБ.
1. Подготовка поверхности к монтажу Панельная система ЗИПС монтируется на существующие стены, выполненные из бетона, блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Не рекомендуется монтировать панельную систему на конструкции толщиной менее 80 мм. До начала монтажных работ поверхность стен и потолка должна быть выровнена штукатурной смесью. Допускаются неровности и отклонения не более 10 мм на погонный метр поверхности. | |
2. Начало монтажа К боковым стенам и потолку торцы сэндвич-панелей должны примыкать через два слоя виброизолирующей ленты Вибростек-М. Лента наклеивается и фиксируется при помощи герметика Вибросил. На пол панельную систему опирают через два слоя виброизолирующей ленты Вибростек-М. Прокладка Вибростек-М также обязательно должна подкладываться под торцы гипсоволокнистых и гипсокартонных листов, примененных в системе. Если панельная система монтируется на потолок, на всех примыканиях к боковым поверхностям используется виброизолирующая лента Вибростек-М в 2 слоя. | |
3. Установка сэндвич-панелей В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к поверхности. Панели должны монтироваться исключительно через виброузлы. Монтаж сэндвич-панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене/потолке глубиной 60 мм. В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой. | ВНИМАНИЕ! Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм! |
4. Подрезка панелей Сэндвич-панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между сбой саморезами по ГВЛ 3х25 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом. | |
5. Разбежка стыков Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов и фиксируются к панелям саморезами по ГВЛ 3х25 мм. | |
6. Особенности в использовании крепежных элементов Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже сэндвич-панелей на потолок дополнительно используются два центральных виброузла, в которые вставляются металлические анкерные винты. Аналогичным образом к стенам монтируются панели ЗИПС-Синема. В комплекте крепежа для установки сэндвич-панелей на потолок имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий. | |
7. Финишный слой листов AKU-line После завершения монтажа стыки между сэндвич-панелями обрабатываются герметиком Вибросил. К полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм. | |
8. Заключительный этап Излишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком. Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку. |
Инструкция по монтажу
Готовые решения

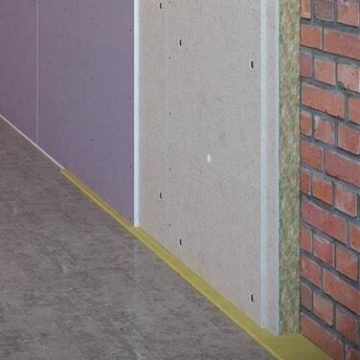

ЗИПС-Модуль. Звукоизоляционная бескаркасная облицовка (83 мм)
